WZPM-101U手柄式表面熱電阻簡介
上海自動化儀表三廠生產的WZPM-101U系列手柄式表面熱電阻分為手柄式，直柄式和固定式三種，有多種形狀探頭，專用于測量各種形狀的固體介質表面溫度、以及測量液體、氣體和橡膠內部的溫度，并可與XMX型袖珍溫度數字顯示儀等顯示儀表配套使用，因其使用范圍廣，不受物體表面形狀限制，外形輕巧，攜帶方便等優點，所以被廣泛應用在紡織、印染、塑料、橡膠等工業部門。

WZPM-101U手柄式表面熱電阻主要技術參數
◆測量范圍：-80~200℃
◆分度號：Pt100
◆精度等級：B級 ±（0.30℃+0.005｜t｜）
◆保護管材質：不銹鋼304，321其它材質請注明
◆熱電阻接線：二線制接線，三線制接線
◆熱響應時間：T0.5≤15S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)。
◆熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，常溫絕緣電阻值應不小于100MΩ。
◆執行標準：JB/T8622-1997。

表面熱電阻工作原理
端面熱電阻分為鉑熱電阻和銅熱電阻兩大類。熱電阻是利用金屬導體的電阻值隨溫度變化而變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用金屬絲均勻地雙繞在絕緣材料制成的骨架上而制成的。當被測介質有溫度階梯存在時，所測得的溫度是感溫元件所在范圍內介質的平均溫度。熱電阻通常需要把電阻信號通過引線連接到顯示儀表，記錄儀表或計算機上。

表面熱電阻安裝圖片

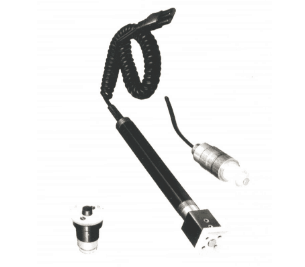

◆WZPM-101U手柄式表面熱電阻
