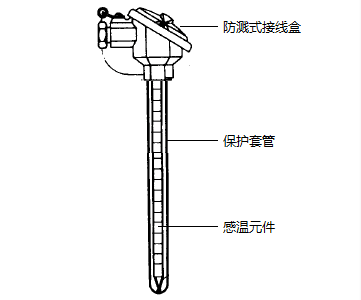

上海自動化儀表三廠WRN-120無固定裝配式熱電偶主要由防濺式接線盒、感溫元件和保護套管等三部分組成，它可以直接測量各種工業生產過程中從0℃～1200℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。以下是這三部分圖文詳解：

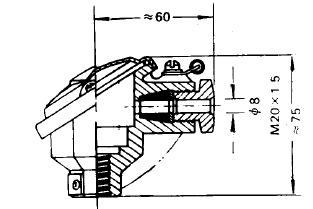

1、WRN-120無固定裝配式熱電偶防濺式接線盒：接線盒中心到電氣接口處長度約為60mm，接線盒高度約為75mm，電氣接口為M20*1.5，電氣接口內直徑約為8mm，接線盒與保護套管連接處為M16*1的內螺紋。
2、WRN-120無固定裝配式熱電偶感溫元件：有兩種感溫元件可選：
2.1、WRN-010型感溫元件，它是由絲材直徑為1.2-2.5mm的鎳硅-鎳硅，外穿直徑8mm或11mm的瓷珠與瓷接線板構成。絲材直徑大小根據使用溫度高低確定，元件長度根據外保護套管需要確定。
2.2、WRNK-101或WRNK-102鎧裝型感溫元件，它是由導體、絕緣氧化鎂和不銹鋼保護管制成，與瓷接線板構成感溫元件。導體和不銹鋼保護管可根據溫度的高低分別選擇，瓷接線板的直徑為40mm安裝螺孔中心距為28mm，元件的直徑為3-8mm，元件的長度根據外保護套管長度選擇。
3、WRN-120無固定裝配式熱電偶保護套管：正常為直徑16mm的不銹鋼鋼管，其頂部有M16*1的外螺紋與接線盒的內螺紋連接，保護套管的材質為304、321、316、2520、GH3030、高鋁管等，一般根據被測介質的溫度高低選擇相應的材料，保護套管的長度根據用戶需要確定。
