產品簡介
參考單價110-520元，上海自動化儀表三廠WREK-181無固定鎧裝熱電偶可以直接測量各種工業生產過程中溫度從0~600℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，亦可以作為裝配式熱電偶的感溫組件。因其結構簡單、制造方便、精度高、輸出信號便于遠傳等優點，所以被廣泛用于各種工業生產過程中的溫度測量。

產品技術參數
◆測量范圍：0-600℃
◆分度號：E分度
◆熱電偶類別：鎳鉻-銅鎳
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆接線盒形式：小接線盒式
◆安裝方式：無固定裝置
◆熱電偶直徑：Φ3~Φ8mm（小于3mm訂購時請注明）
◆熱電偶插深：L=100~23000mm
◆熱電偶材質：不銹鋼304、321、316等
◆熱響應時間：絕緣式T0.5=0.5~8S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，用T0.5表示）
◆絕緣電阻：在環境溫度為20±15℃相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于1000MΩ.m試驗電壓為直流500V
◆執行標準：GB/T18404-2001

產品工作原理
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端或冷端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

產品使用選型

型號舉例：
WRNK-181 表示K分度無固定裝置帶小接線盒，絕緣式鎧裝熱電偶，可為雙支
WRNK-182 表示K分度無固定裝置帶小接線盒，接殼式鎧裝熱電偶，可為雙支
WREK-181 表示E分度無固定裝置帶小接線盒，絕緣式鎧裝熱電偶，可為雙支
WREK-182 表示E分度無固定裝置帶小接線盒，接殼式鎧裝熱電偶，可為雙支
WRCK-181 表示T分度無固定裝置帶小接線盒，絕緣式鎧裝熱電偶，可為雙支
WRCK-182 表示T分度無固定裝置帶小接線盒，接殼式鎧裝熱電偶，可為雙支

產品安裝圖片

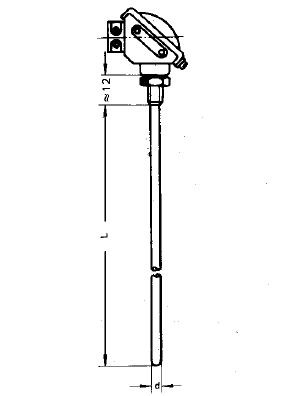

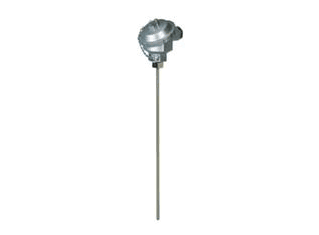

◆WREK-181無固定鎧裝熱電偶
 d=3-8mm L=100-23000mm 絕緣式
無固定裝置
