WZP-015S引進型不銹鋼鉑電阻元件簡介
上海自動化儀表三廠生產的WZP-013S系列元件系引進美國Rosemount公司的生產技術，把當代世界上先進生產工藝、優良的測試手段和自己多年的制造經驗融為一體，為我國開創了一代新型的鉑熱電阻產品，并且，使我廠擁有大批量穩定的生產能力，鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構，感溫元件可以做得相當小，因此，可制成各種微型溫度傳感器探頭。
鉑熱電阻元件配上金屬保護管和安裝固定裝置（如各種螺紋接頭，法蘭盤等），就構成裝配式鉑熱電阻，由于系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科、農業以及機械行業提供新一代優質產品。

WZP-015S引進型不銹鋼鉑電阻元件主要技術參數
◆測量范圍：-50~300℃
◆分度號：Pt100
◆精度等級：B級 ±（0.30℃+0.005｜t｜）

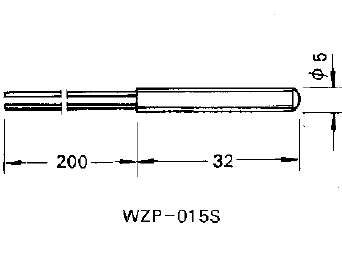

◆保護管直徑：Φ5（特殊外徑請注明）
◆保護管材質：不銹鋼套管
◆熱電阻接線：二線制接線，三線制接線
◆熱響應時間：T0.5≤5S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)。
◆熱電阻置入深度：L=35mm
◆熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
◆執行標準：JB/T8622-1997及JB/T8623-1997標準。

熱電阻元件工作原理
鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻絲的電阻值隨之變化而變化的原理。可用于測量-50～300℃范圍內的溫度。其優點是：電氣性能穩定，溫度和電阻關系近于線性精度高，并可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。
